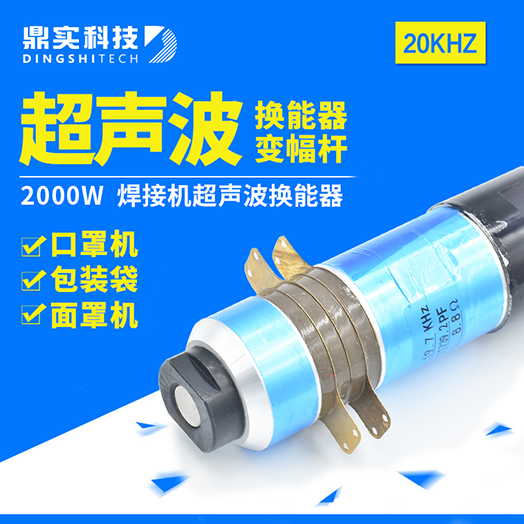

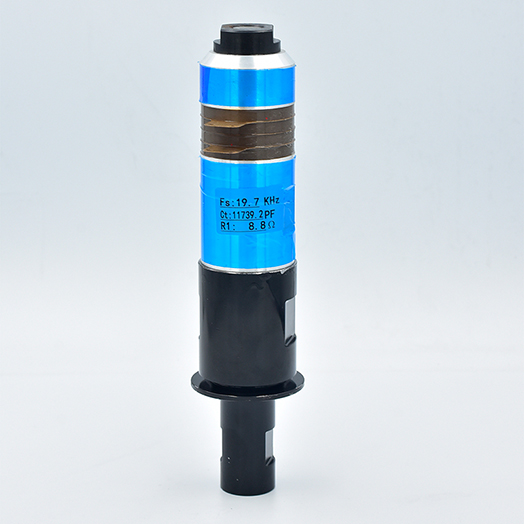

20k超聲波換能器變幅桿
更新時間：
2020-03-04 15:24:36點擊次數：
5711次字號：T|T
主要特點：
效率高：機械品質因素高，在諧振頻率點工作可獲得的電聲轉換效率。
振幅大：經電腦優化設計的結構，振速比高，前蓋板振幅大。
功率大：在預應力螺桿的作用下，壓電陶瓷的能量得到..程度的發揮。
耐熱性好：諧振阻抗小、發熱量小、使用溫度范圍廣?？煽啃愿邏勖L。
常見問題：
陶瓷片的顏色對使用性能有何影響？常用的顏色是什么？
答：市場上主要使用三種顏色的晶片，分別是黃、灰和黑色。
黃色和灰色一般用于脈沖式工作，其瞬間爆發率較好；而黑色一般用于連續性工作，連續工作的穩定性較好。
在使用上，建議您選擇和之前使用顏色相同的換能器，或根據您的使用情況，由我們向您推薦適合的換能器。
換能器的頻率跟尺寸有什么關系？
答：頻率高：長度短，直徑小，功率?。活l率低：長度長，直徑大，功率大。
換能器的材料是什么？
答：制作超聲波換能器常用的三種材料：鋁合金、鋼合金、鈦合金。
換能器的種類都有哪些？柱形、喇叭形的區別是啥？
答：司主要生產的換能器有柱形換能器（NTK式或臺灣式）。倒喇叭換能器（必能信式）.鋼后蓋型（勁龍式）、中間夾鋁片型（京華式）
特殊需要的換能器，是否可以定制？
答：可以定制。請將您的要求，包括產品用途、尺寸、功率、效果、使用的目的等告知我們，我們會針對您的需要制定方案，然后給您回復。
換能器如何保修？（振動子的保修問題相同）
答：一次購買同一款型號的換能器，5個以下不保修;5-10個，3個月;11-20個，半年;20個以上，1年。
人體長期接觸超聲波，有什么危害？如何避免危害？
答：沒有什么危害。首先超聲波是一種機械波，不是電磁波，不具有輻射污染，只要不去觸碰它，就不會有帶來什么影響；平時到醫院所接觸的彩超就是超聲波，胎兒都可以做彩超，可見超聲波對人體沒什么影響。所以不必?fù)?dān)心，正常使用即可。
超聲波換能器是將電能轉換成機械能（超聲波）的器件，其中成熟可靠的是以壓電效應實現電能與聲能相互轉換的器件，稱為壓電換能器。它由壓電陶瓷元件，前后金屬蓋板，預應力螺桿，電極片以及絕緣管組成。這種夾心換能器（螺栓緊固型換能器）在負荷變化時產生穩定的超聲波，是獲得功率超聲波驅動源的基本主要的方法。根據不同的設計，它們的形式主要有柱型（前后金屬蓋板直徑相同），倒喇叭型（前蓋板直徑通過弧型過度縮?。?，柱型鋼后蓋，柱型中間有節等。
超聲波變幅桿顧名思義就是能改變換能器的振幅。變幅桿是一個無源器件，它本身不產生振動，只是將輸入的振動改變振幅后再傳遞出去，同時也完成了阻抗變換。超聲波換能器在合適的電場激勵下能產生有規律的振動，其振幅一般在10μm左右，這樣的振幅要直接完成焊接和加工工序是不夠的。連上通過合理設計的變幅桿后，超聲波的振幅可以在很大的范圍內變化，只要材料強度足夠，振幅可以超過100μm。
我們把超聲波換能器與變幅桿連接后的整體叫做振動子。另一方面，變幅桿在做縱向伸縮振動時，其中間的某橫截面左右兩邊的質點運動方向剛好相反，相當于存在一個相對靜止的節面。這個節面叫做節點，這里也是振動子的優選固定點，偏離這個節點固定就會降低振動子的工作效率，俗稱漏波。一般來說，鋁質變幅桿聲傳遞效率高，但材料強度低，易開裂和螺孔滑絲；鋼質變幅桿強度高，但聲阻抗相對較大；鈦合金變幅桿綜合性能好，缺點就是價格高、加工難。
|
品牌
|
鼎實
|
|
產品名稱
|
超聲波換能器變幅桿
|
|
頻率
|
20KHZ長發波間隙
|
|
功率
|
2000w
|
|
電容量
|
11000-12000
|
|
重量
|
2.54kg
|
|
陶瓷片
|
使用進口陶瓷晶片壓制而成
|
|
變幅桿
|
鋼材質 不易滑牙 堅固耐用
|
|
售后服務
|
質保3個月
|
