超聲波焊接發生器—20KHZ 2000W（20k 長發）
更新時間：
2020-07-29 11:05:36點擊次數：
6642次字號：T|T
一、安全要求與警告
在接觸超聲波發生器前應采取以下預防措施：
1、在進行任何電氣連接前，確定電源處于關閉（OFF）狀態。使用帶有接地端子的電源插座來防止觸電事故。
2、超聲波發生器會產生高壓。對其進行操作前：
①、關閉電源開關；
②、拔下主電源插頭；
③、等待2分鐘讓電容充分放電。
3、超聲波發生器會產生高壓，一般人員請勿打開外殼。
4、不要將手放在焊頭下，向下的壓力和超聲波振動可能引起傷害事故。
5、當高頻電纜或換能器處于斷開狀態時，不要執行焊接及測試操作。
6、在使用大焊頭時，不要將手指放到焊頭和模具之間。
7、此機型需要一人操作，禁止多人同時操作及調試。
二、智能型超聲波發生器簡介 我司研發生產的智能型超聲波發生器具結構緊湊，外形簡潔大方，操作簡便、移動靈活、便于維護等優點。整機電路為我司自主原創，具有追頻范圍寬，追頻精度高，超聲波能量瞬間輸出大，發力猛，反應快，安全可靠、控制精度高等特點。智能型超聲波發生器將輸入的220V 50/60Hz的工頻交流電整流濾波轉換為310V的直流電，經過斬波成特定的高頻交流電，經過高頻變壓器將信號放大到幾千伏高壓交流信號后驅動換能器，使之在自身諧振點上產生諧振?？刂颇K能在超聲波焊接工作發生故障時切斷超聲波輸出，從而為超聲波發生器以及整及焊接設備提供較高安全保障。整機核心主控系統采用進口高速大容量MCU，搭載較新的μcosⅢ操作系統，模塊化管理電流采樣、輸出端口、輸入端口、信號采集、高速通信、安全保護及故障警示等功能，使設備能穩定地運行。
三、主要技術參數 1、外型尺寸：長340mm×寬210mm×高94mm
2、主機凈重：4Kg
3、輸出功率：0-2600W
4、輸出電壓：0-3000VAC
5、工作環境溫度：-20℃至+65℃
6、正弦諧波參數：≤0.2%
7、輸入功率因數：≥75%
8、工作頻率：15KHz/20KHz/28KHz/30KHz/35KHz/40KHz
9、工作電源：AC220V 50Hz/60Hz
10、模具頻率范圍：±400Hz（依15KHz超聲波為例，模具頻率在14.40-15.20KHz可自動頻率追蹤使用。）
11、自動追頻精度：0.1Hz
12、功率重復一致性：≥97%
13、遠程端子動態響應時間：≥30ms
14、485通信，支持標準MODBUS RTU協議
四、安裝要求 環境要求
設備的使用/保存/運輸需要滿足以下的環境要求：
表4.1 塑焊機環境要求一覽表
|
環 境 因 素
|
適 用 范 圍
|
|
操作/使用溫度
|
-20℃至+65℃
|
|
保存/運輸溫度
|
-20℃至+75℃
|
|
相對濕度
|
30%至95%，無凝露
|
電源輸入范圍
需要將電源插頭插入帶有接地端的單相三眼插座中，塑焊機可適應的電源范圍為 220VAC±10% @50/60Hz。
發生器的輸入電壓為220VAC，若要使用110VAC，請與相關服務人員聯系以獲得指導與支持。
切勿在未經咨詢的情況下擅自使用110VAC作為輸入電源，否則對設備可能造成嚴重?fù)p壞！
系統連線
系統需要用戶提供單相輸入帶接地端并且電壓為220VAC @50/60Hz、負載電流不小于10A的電源，確認該電源的插座與隨機所帶的電源插頭相匹配，然后才將機上的電源插頭插入插座。插入電源插頭之前一定要先檢查并確認電壓為220VAC，并且位于電箱左側的電源開關處于關閉狀態！
五、操作使用說明
主顯示窗口功能說明：
1、頻率范圍PLL： 顯示發生器所追蹤到換能器及模具的諧振頻率點的位置，盡量將模具及換能器調整到發生器中心頻率點中間的位置。如中心頻率點顯示偏左或偏右，表示超聲波模具頻率偏低或偏高。
2、頻率F：顯示為到當前時間的實際諧振頻率，單位為KHz。
3、產量：顯示超聲波焊接設備生產次數。（在第2行右邊）
4、功率P：顯示焊接后瞬間輸出功率。
5、振幅%：顯示超聲波輸出振幅及功率的百分比。
6、工作模式M：本機型有3種工作模式可供選擇。
a、時間 ：當按下啟動按鈕，機器焊頭下降，工作流程為：延遲—焊接—保壓—焊頭復位。
b、外控：當外部開關接通后，馬上輸出超聲波，斷開開關后馬上停止輸出超聲波。
c、點焊：此模式適合手持式焊接工具使用，可以設置焊接時間和保壓（吹氣）時間。
7、調模：此機型可以設置為自動工作模式或調模模式，當按“調?！辨I時，LCD顯示屏可在自動調模之間輪流切換。
工具欄說明： 1.音波： 此機型為計算機自動追蹤頻率，更換模具后請按音波，系統將自動執行頻率掃描程序，掃描正常后系統將自動保存超聲波模具頻率數據；如掃描不正常，系統將報警并提示相應故障信息。
2.下一頁：顯示屏進入下一個畫面。
3.上一頁：顯示屏返回上一個畫面。
4.調模：進行自動工作模式與調模模式的切換。
5.清零：持續按此鍵 5秒 后對產量數量清零。
6.▲：光標向左或向下移動
7.▼：光標向右或向上移動
8.－：數值減小或改變模式
9.＋：數值增加或改變模式
10.確認：按確認鍵保存數據，并返回初始畫面。
時間模式參數設置：
時間模式下，按下一頁進入上圖界面后可對各項技術參數進行設置，按 ▼ ▲ 上下移動到需修改的技術參數后，所選擇數字變?yōu)楹诘装鬃?，然后按“＋”、“－”鍵調整，然后按“確認”鍵保存并退出設置界面。
-
延遲時間：顯示延時觸發超聲波的時間。
-
焊接時間：顯示觸發超聲波的時間。
-
保壓時間：超聲波焊接后氣缸停頓冷卻焊接工件的時間。
-
振落時間：顯示振落粘住超聲波上模具焊接工件的時間（一般情況不使用此功能）。
系統參數的設置： 1、在初始畫面按“下一頁”，出現密碼輸入畫面。
2、輸入訪問密碼：8888，按“確認”鍵，進入系統參數設置頁畫。
3、LF（下限頻率設置）：15KHz 和20KHz 一般比模具實際頻率低0.4—0.6KHz。28K、30K、35K、40KHz要比模具實際頻率低 1KHz。
4、下限頻率右邊的數值為糾正電壓，是系統參數的只讀值，正常應為1.5V-4V，一般我們會調節在3V左右。
5、空載振幅：可設置范圍2% -100%。設定值過高會影響超聲波振子、超聲波模具的使用壽命，請謹慎設置適合的數值。
6、從機地址：設置從機通訊地址，可設置范圍是2~254。
7、模式選擇：可設置時間、外控、點焊三種模式。通過“+”，“-”鍵來切換選擇。
8、按“下一頁”，設置其余參數。
9、額定功率：顯示本機的額定功率值。
10、語言選擇：可設置為中文和英文兩種顯示語言。通過“+”，“-”鍵來切換選擇。
11、報警方式：可設置為標準和自控兩種方式。標準方式，當出現報警時，需通過按“確定”鍵或外部報警復位鍵，才能取消報警；自控方式，當出現報警時，報警狀態只維持200ms，然后系統自動復位，連續 5次出現報警后，報警狀態不會自動復位，需通過按“確定”鍵或外部報警復位鍵才可復位。若出現5次報警過程中，有一次以上正常焊接的情況，則報警次數歸0，重新開始計數。
12、設置完成后，長按“確認”鍵3秒，可返回初始畫面。

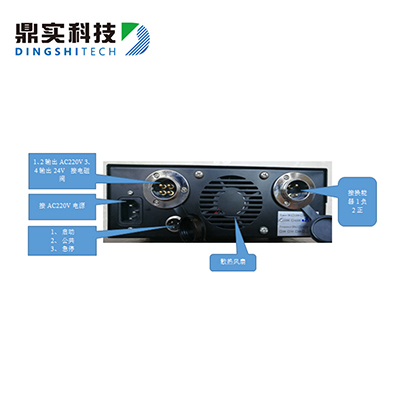

機箱背面接線說明：
1.啟動界面：直接與機架上的“急?！卑粹o及“啟動” 按鈕相連，公共與急停接“停止”按鈕的常閉端；公共與啟動接“啟動” 按鈕的常開端。
2.4芯航空插座：24V電磁閥及220V供電，左邊(3、4)兩芯接機架上24V電磁閥，右邊（1、2）兩芯為機架上提供220V供電，可接機架上220V風扇或220V升降馬達，注意：不能將此四芯線接錯，否則對設備可能造成嚴重?fù)p壞！
3.2芯航空插座：高頻輸出口2腳 接超聲波振動子正極；1腳 接超聲波振動子負極。
4.散熱風扇：工作中請確保散熱風扇口通風良好，請及時清理散熱口異物及灰塵。
5.輸入電壓：系統需要用戶提供單相輸入帶接地端并且電壓為220VAC @50/60Hz、負載電流不小于10A的電源。
6.保險管：本機型采用PCB板裝保險絲，當保險絲燒毀時，需返廠修理，不建議用戶自行維修。
超聲波塑焊設備發生器有4類報警：
|
序號
|
報警內容
|
參考處理方法
|
|
1
|
頻率失鎖VZH TIMES UP報警
|
（1）模具水平調整；
|
|
（2）檢查模具是否緊固；
|
|
（3）檢查模具是否有裂痕或損壞；
|
|
（4）檢查糾正電壓是否大于1.5V，小于5V；
|
|
（5）觀察是否處于自動追頻，若自動匹配值為A0，則需要調整匹配電路，請與經銷商聯系
|
|
2
|
頻率失鎖VZL TIMES UP報警
|
（1）模具水平調整；
|
|
（2）檢查換能器是否已經與發生器連接好；
|
|
（3）檢查模具是否緊固；
|
|
（4）檢查模具是否有裂痕或損壞；
|
|
（5）檢查糾正電壓是否大于1.5V，小于5V；
|
|
（6）觀察是否處于自動追頻，若自動匹配值為B0，則需要調整匹配電路，請與經銷商聯系。
|
|
3
|
頻率失鎖PHES TIMES UP報警
|
（1）模具水平調整；
|
|
（2）調整下限頻率；
|
|
（3）檢查模具是否緊固；
|
|
（4）檢查模具是否有裂痕或損壞；
|
|
（5）檢查模具是否緊壓在產品上，造成模具起振困難；
|
|
（6）檢查氣壓是否過大；
|
|
4
|
SON超聲波使能信號失效報警
|
220V交流電輸入電壓低
|
