超聲波清洗發生器

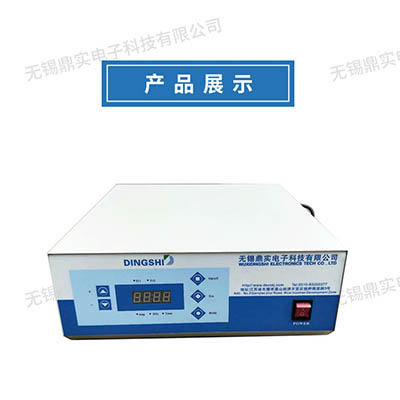

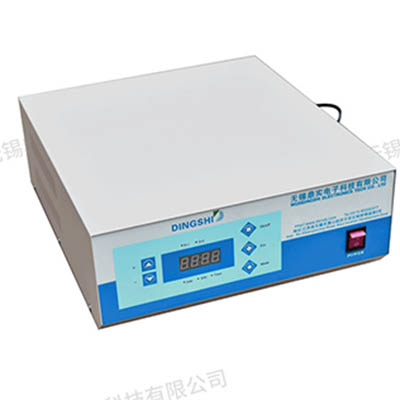

DS-1500E 雙頻超聲波發生器

更新時間： 2020-07-29 14:28:40點擊次數： 5519次字號：T|T



1.概述
超聲波發生器2007年正式登陸超聲波清洗行業。公司于2006年在湖南大學開發成立了研發小組，投入大量的人力、物力，對舊式超聲波清洗機的控制技術進行革命性的改造，已成功研制出超聲波控制技術，經過一年的研發與實驗，在相關廠家進行相關測試達到非常理想的效果。

本發生器的主要特點是采用國際先進的數字脈沖方式驅動，相對于傳統的自激式控制技術，它以體積小、重量輕、功率強勁、工作穩定可靠、功率連續可調、控制靈活等優點取得了多方專家的認可。頻率掃描更保證了機器由始至終都處在良好的工作狀態中，可以發揮超聲波換能器的潛能,還具有完善的保護功能：過流保護，輸出短路保護，集成了數顯電流表，頻率，和PLC遠程控制功能。
1500E型機具有可自動變頻功能，可以根據客戶需要自動選擇2種頻率，來實現對同一清洗產品的不同超聲頻率清洗，降低了客戶的成本，提高了客戶的清洗效率。


02.主要參數
產品型號 驅動功率 功率控制 適用頻率 工作電壓 MAX輸出電流 環境溫度
DS-1500E 600-1500W 0-100% 28KHz/40 KHz
220V±10%
50Hz/60Hz
4A 0-40℃
DS-1500E 600-1200W 0-100% 40KHz/80 KHz
220V±10%
50Hz/60Hz
3A 0-40℃
DS-1500E 600-1200W 0-100% 26KHz/45 KHz/
220V±10%
50Hz/60Hz
3A 0-40℃
DS-1500E 600-1200W 0-100% 40KHz/80 KHz/
220V±10%
50Hz/60Hz
3A 0-40℃
DS-1500E 600-1200W 0-100% 80 KHz/ 100 KHz
220V±10%
50Hz/60Hz
3A 0-40℃

03.面板功能和操作說明

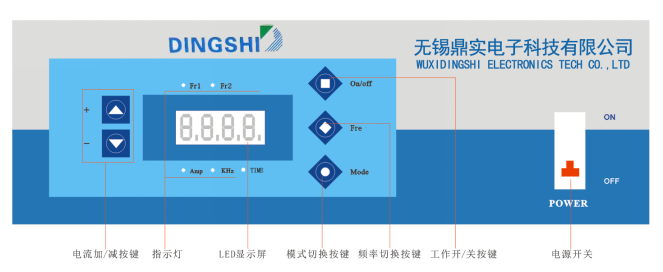

名稱 功能說明
電源開關 電源開關為整機的總電源開關，推上去為開，按下來為關。
工作開/關按鍵 使超聲波發生器進入工作或停止?fàn)顟B(tài)
頻率切換按鍵 Fre1、Fre2兩種頻率的切換，同時對應Fre1、Fre2指示燈亮

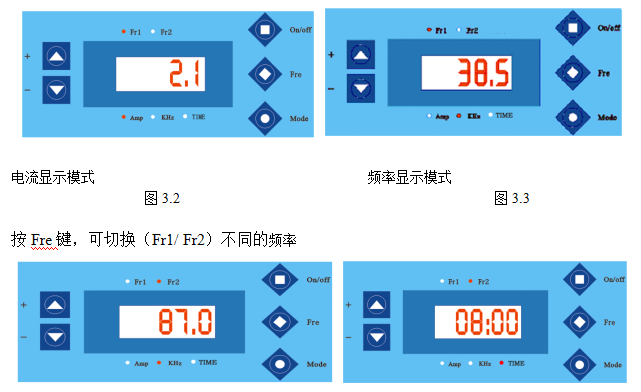

模式切換按鍵 圖標●為Mode鍵，為控制LED數碼顯示模式，可以分別顯示整機工作電流、超聲波工作頻率。
電流加/減按鍵 通過增加或減少來調節整機工作電流
開機后，按Mode鍵，可控制LED數碼顯示模式，可以分別顯示整機工作電流、超聲波工作頻率。

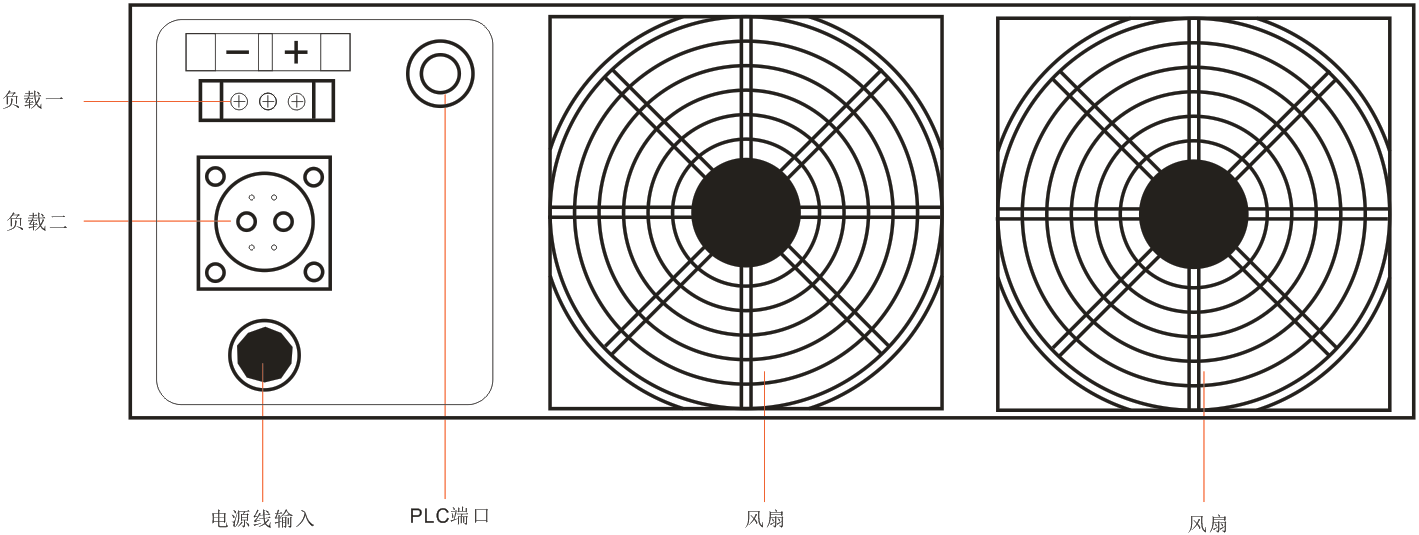

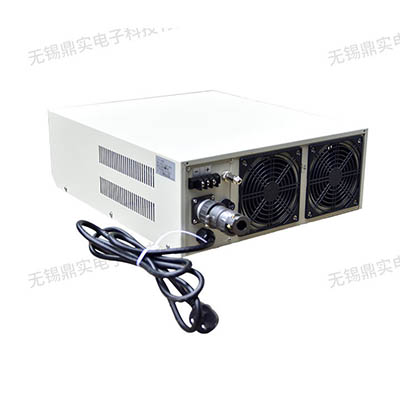

04.接線端口說明
05.調試方法與步驟

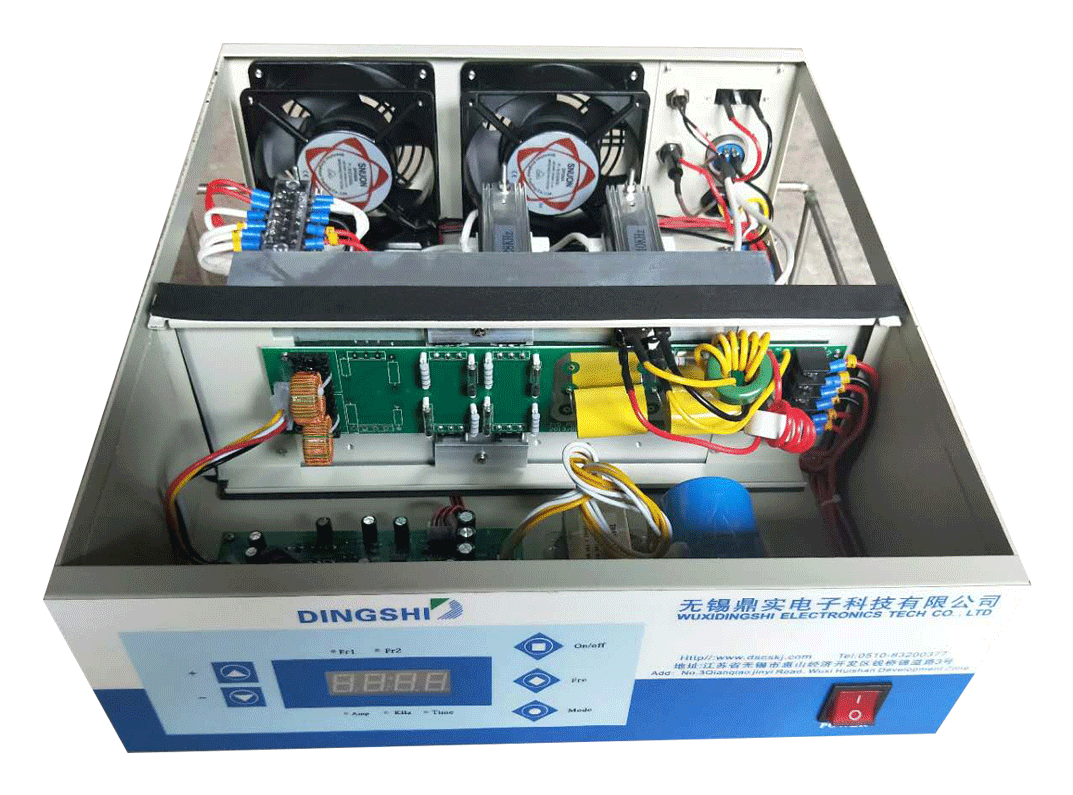

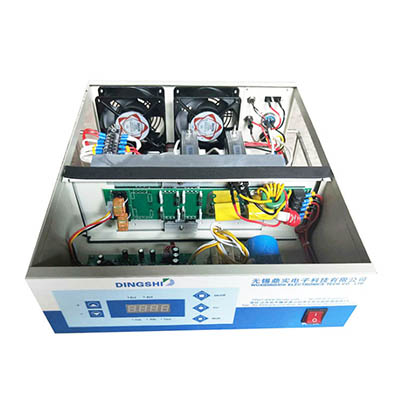

1.打開機殼，接上電源線，然后打開電源開關。
2.按Mode按鍵，將顯示模式調到頻率顯示模式，按Fre按鍵觀察發生器的各工作頻率是否和換能器的頻率相一致。如果不一致，請調整5.1所示的電位器，將工作頻率調整到和換能器的頻率一致。（圖5.1中自上而下為Fr1頻率調節電位器，F(xiàn)r2頻率調節電位器）
3.在發生器輸出端接上負載（換能器）（圖4）。注：請按＋－極正確連接。按下工作開/關按鍵，使發生器處于工作狀態，此時頻率指示燈閃爍。

圖5.1
圖5.2

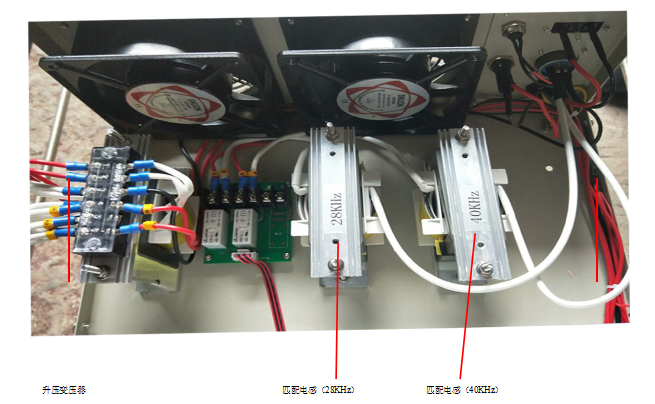

5.如果電流達不到要求，將電源關閉，松開固定匹配電感的鋁壓片（圖5.3，螺帽松到螺桿的頂部），抽出原有的匹配墊片后打開電源開關調節頻率電位器（圖3.1）改變一下頻率的幅度范圍（頻率28KHZ換能器應該在26KHZ-31KHZ，40KHZ換能器為36KHZ-41KHZ）功率調節至大，用手提拉匹配電感的磁芯，同時觀察電流表的變化。在提拉的過程中電流表有上升的變化，當電流表顯示電流上升到匹配電流值后就會下降。而這個匹配電流值的幅度就是理想值時，就用匹配墊片直接墊到匹配電感上（圖5.3），達到匹配電流值為止（磁芯兩邊要墊對稱）。
注意：調試和使用過程中電流不要超過本發生器輸出電流（即工作電流），否則會損壞發生器。
調試時額定電流按每個換能器0.13A計算，換能器數量多時電流可適當降低至0.12A計算。
圖5.3

06.常見故障與維修方法
圖6

故障說明 維修方法
無超聲，打開電源開關時 開關自動處于關閉狀態 （1）去掉負載（換能器），重開發生器風扇轉，驅動板指示燈亮，說明負載有短路現象，請檢查負載。如去掉負載（換能器）開電源開關時開關還是自動處于關閉狀態，則進行下一步檢測。

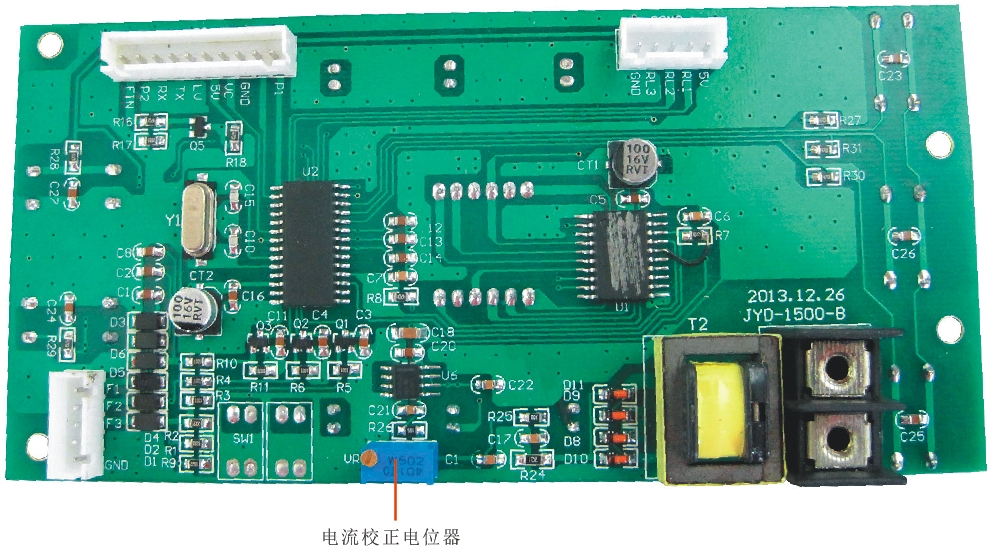

（2）打開外殼檢查電源開關是否有損壞，查看功率板（圖6）上的保險管是否燒掉，如有燒毀表明功率管被擊穿。請一一更換保險管，功率管及22Ω電阻，并檢測整流橋堆是否燒毀。檢測方法：把萬用表調到Ω電阻擋位；黑表筆接整流橋堆的正極方；紅表筆分別接兩個AC端引腳是否導通，是則更換整流橋堆。
無超聲，風扇轉，驅動板指示燈亮 檢查發生器每個連接頭是否松斷開，是則焊接好，不是則檢查下一步。
無超聲，風扇轉，驅動板指示燈不亮 檢查驅動板供電電源是否有損壞，如損壞更換。
有超聲，電流過大，不正常 （1）檢查升壓變壓器是否有內部短路，有則更換，不是則檢查下一步
（2）檢查負載是否有問題。
有超聲，超聲聲音很不正常， 超聲力度不佳 （1）用頻率表查看輸出頻率是否在換能器工作頻率范圍內（頻率28KHZ換能器應該在26KHZ-31KHZ，40KHZ換能器為36KHZ-41KHZ）。如果差別太大，可通過調節頻率電位器來恢復正常的工作頻率。
（2）觀察電流表的電流大小，如果電流比額定電流過小，首先應檢查超聲波換能器是否有損壞，例如換能器脫落，換能器晶片破裂，粘結膠水開裂等，連接導線是否有短路等。一般情況下，如果電流下降不多或更本沒有下降，而聲音又正常，但是超聲強度下降比較厲害，則很可能是換能器粘結膠水開裂，其判斷方法為；觀察換能器與鋼板連接處的膠水涂層，正常情況下應該是光滑的表面，如有細小裂痕則很可能是膠水已開裂，此時應該把換能器取下重新粘結，如電流下降比較厲害，則主要檢查是否有連接導線斷路或換能器晶片開裂。
（3）一般工作電壓，清洗對象，水溫高低及清洗液的種類等都會對超聲強度有影響，特別是在劇烈攪動時，超聲會減弱，數十秒鐘才能恢復，注意使用方法。

07.注意事項
請將機器放置于干燥通風處，機器后部距離遮擋物大于35mm以便散熱，
出現工作異常時請與維修工作人員聯系，切勿隨便開蓋，以免造成傷害。
注：頻率切換的三種方式
1.只能在控制面板切換工作頻率，發生器后面PLC端口，只控制相對應頻率的工作和停止。
如上圖3.3-3.5

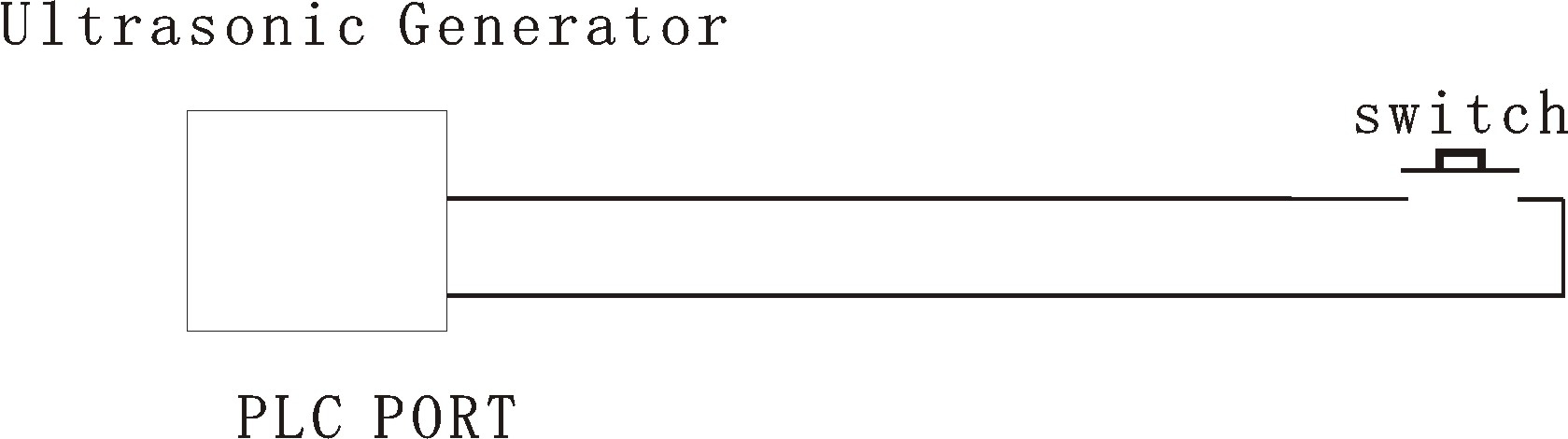

接線圖
2.可以在控制面板切換工作頻率，也可以在發生器后面PLC端口，控制三種頻率的切換，由外部控制器決定發生器工作在哪種工作頻率和工作時間。
3.可以在控制面板切換工作頻率，發生器內帶各個頻率的工作定時時間，每個頻率長可以定時59：59。發生器后面PLC端口，可以啟動發生器的定時，先從頻率1開始工作，工作定時時間到；然后從頻率2開始工作，兩個頻率依次工作，工作完成后結束，下次啟動還按照上面的順序工作。PLC端口的功能是一鍵啟動。

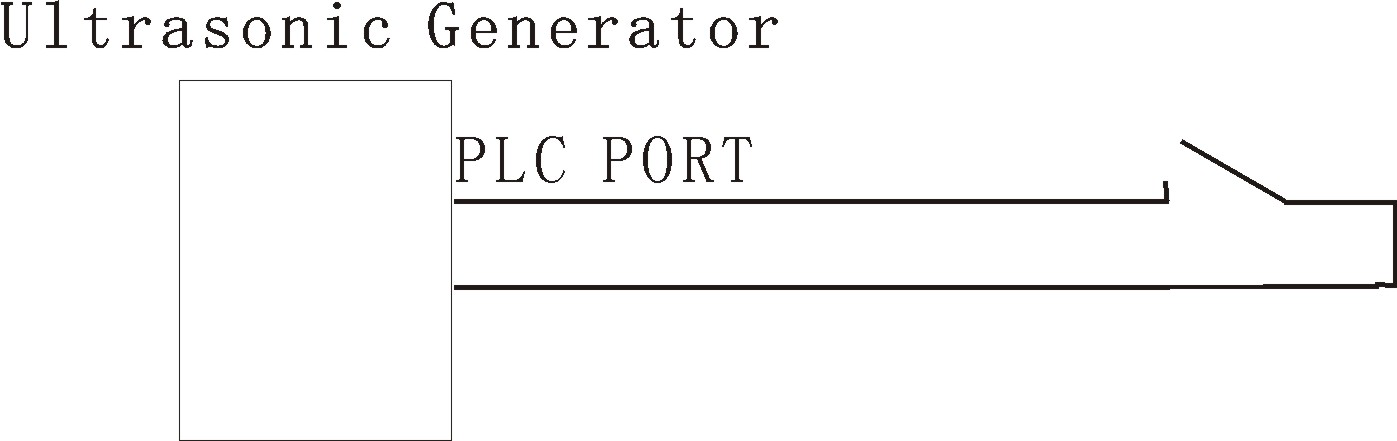

接線圖
